Les dégâts de l’éolien et du solaire : les coûts d’acheminement de l’électricité

Photo by ZHANG FENGSHENG on Unsplash - https://unsplash.com/photos/gUKv_yrQ_tk — ZHANG FENGSHENG ,

Multiplier les sources de production et consommation de l’électricité, c’est tirer des câbles de cuivre et d’aluminium. Pas très écologique, et ruineux.

Par Michel Negynas.

L’éolien et le solaire bénéficient de règles complètement anti libérales dans le cadre européen de libéralisation de l’électricité : obligation d’achat de la production, quand il y en a, par le réseau électrique, quel que soit son besoin, et tarifs subventionnés garantis sur des périodes longues. En outre, il en existe une autre, moins connue : l’éventuel surcoût directement lié à leur développement est supporté par le réseau de transport et de distribution.

Rappelons, de plus, que l’intermittence de ces moyens de production impose d’investir en double dans un réseau de production pilotable, nécessaire pour assurer la continuité du service les nuits sans vent. Cela réduit en fait à néant l’utilité de développer ces producteurs d’énergie aléatoire, qui sont en fait un doublon par rapport à ce qui est absolument nécessaire. Pire, leurs caractéristiques en font des perturbateurs du réseau, ce qui a des conséquences technologiques et financières.

Quelques notions simples sur notre électricité

Nous utilisons du courant alternatif au lieu de courant continu : il varie autour de zéro lors d’un cycle et cela 100 fois par seconde, c’est sa fréquence. Cela a plusieurs avantages :

  • il est plus facile à produire par des machines tournantes, et inversement peut faire tourner des moteurs très simples.
  • par le biais des transformateurs, on peut adapter la tension (les volts) et le courant (les ampères) au transport et à l’usage, pour limiter les pertes.
  • le passage à zéro 50 fois par seconde aide les disjoncteurs à couper le courant quand il le faut.

Par contre, il présente quelques inconvénients.

  • gestion de deux types d’énergie : l’énergie active, qui seule peut se transformer en énergie mécanique, et l’énergie réactive, consommée par certains utilisateurs. C’est une composante importante des réglages du réseau, assez peu connue du grand public.
  • les lignes électriques très longues posent des problèmes de stabilité. C’est pour cela que pour des liaisons à longue distance, on revient à du courant continu au moyen de convertisseurs électroniques. Et c’est pour cela aussi qu’équilibrer géographiquement les puissances sur le réseau se fait de proche en proche. Ce n’est ni évident, ni instantané.

Les gestionnaires de réseau doivent donc régler les puissances actives et réactives, la tension et la fréquence du réseau dans des limites contractuelles pour que tout fonctionne, avec des contraintes géographiques, et cela à la microseconde près.

Heureusement, le réseau a la faculté de s’adapter un peu de lui-même lorsqu’il est alimenté par de gros turbo-alternateurs, lesquels ont une grande inertie mécanique et fournissent les deux types d’énergie. Les réglages se font par les régulateurs de ces machines, ainsi qu’avec des équipements assez simples, comme des condensateurs.

Les dégâts collatéraux des énergies diffuses, intermittentes et aléatoires

La production diffuse

Dans des régions à forte densité de population comme l’Europe, centraliser la production d’électricité est une évidence. On montre en effet que les coûts énergétiques sont corrélés à la surface occupée par les moyens de production.

En outre, plus un réseau est interconnecté, plus il est facile et peu onéreux d’assurer la continuité d’alimentation. (Si vous voulez que votre maison photovoltaïque soit réellement autonome en énergie, il vous faut un diesel de secours pour les jours sans soleil et les pannes). L’interconnexion exige la centralisation de la conduite du réseau.

En outre, une production à l’aide de grosses unités est plus facile à gérer qu’une multitude de petites unités. C’est une des difficultés intrinsèque à la « production citoyenne » et à la couverture de la France d’éoliennes de 3 MW ou de champs photovoltaïques de 1 ou 2 MW ; ou pire, d’installations en toiture de quelques kW…qui modifient la nature même du réseau électrique de distribution, puisqu’il devient aussi réseau de production.

Le réglage du réseau

Une grande partie des petites éoliennes, installées en majorité sur le territoire, de 1 à 3 MW, sont incapables de régler quoi que ce soit. Elles ne participent pas à la stabilité du réseau, au contraire, elles le perturbent. Tant que leur puissance installée totale est assez faible par rapport au réseau, cela n’a pas grande importance.

Mais les plans de développement de la Programmation pluriannuelle de l’énergie changent la donne. Les grandes éoliennes off shore, elles, doivent s’équiper pour participer à la stabilité du réseau car leur impact individuel n’est pas négligeable : c’est au prix d’une grande complexité des appareillages internes, sources de pannes et d’incidents, et d’équipements spécifiques sur le réseau..

En ce qui concerne le solaire, qui produit du courant continu, l’injection dans le réseau nécessite de toute façon un convertisseur électronique plus ou moins complexe.

Mais tout ça n’a aucune inertie : si on n’avait que des ENR sur un réseau, il serait impossible à régler et stabiliser. En outre, tous les équipements électroniques cités produisent un courant très haché, source de pertes et nécessitant eux-mêmes d’autres dispositifs pour le lisser.

La variabilité instantanée de la production

La prévision de la production des ENR aléatoires est en gros possible à long et moyen terme. Les variations sur la journée sont moins prévisibles, mais le réseau peut s’adapter, même avec des centrales nucléaires, toutefois au prix d’usure prématurée et de surcoûts.

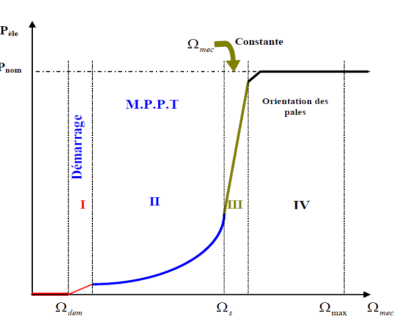

Mais il existe une variabilité à très court terme : une rafale de vent, un train de nuages qui passe… Celle là est très perturbante pour le réseau. C’est particulièrement vrai pour l’éolien, on le voit sur la figure suivante (Puissance/vitesse) dans la zone des vents intermédiaires, qui peuvent être prépondérants à certaines saisons, et où une faible variation de vitesse entraîne une grande variation de puissance.

l'électricité Source

L’éloignement entre sources de production (régions venteuses) et lieux de consommation

Ce problème est particulièrement vrai en Allemagne, entre mer du Nord et Ruhr ou Bavière. On a vu qu’en fait, l’électricité se transporte mal sur de longues distances, avec des pertes.

Les remèdes

Les ingénieurs ayant une créativité infinie, presque tous ces problèmes ont une solution technologique à base de batteries pouvant stocker quelques minutes de production, de condensateurs ou d’appareillages très sophistiqués à base de semi- conducteurs.

Jusqu’à une certaine limite cependant. Par exemple l’Irlande, dont le mix est très riche en ENR, expérimente ces difficultés et n’aura de salut qu’en renforçant son interconnexion avec l’Angleterre et peut-être la France. Il va sans dire que toutes ces considérations rendent impossible techniquement un scenario tout ENR.

Mais voilà, tous les gadgets précités ont un coût… pris en charge non pas par la production qui les rend nécessaires, c’est-à-dire l’éolien et le solaire, mais par les réseaux… En France, le raccordement des ENR est à la charge du réseau, peu de gens le savent.

C’est ainsi que RTE (Réseau de Transport de l’Électricité) en charge du réseau Haute Tension et ENEDIS, en charge du réseau de distribution, annoncent des investissements faramineux : en tout, 102 milliards sur 15 ans. Et bien qu’ils s’en défendent, une grande partie est directement liée au développement du solaire et de l’éolien.

RTE annonce 33 milliards : 13 milliards concernent l’adaptation du réseau, 8 milliards le renouvellement des ouvrages les plus anciens, 7 milliards le raccordement des énergies marines, 3 milliards le numérique et 2 milliards pour les interconnexions transfrontalières.

Autrement dit, la maintenance représente 7 milliards : tout le reste c’est pour les ENR, c’est-à-dire pour les raccordements et pour sophistiquer une conduite du réseau rendue plus complexe.

Comme l’admet François Brottes, président de RTE :  « C’est un peu comme un athlète de très haut niveau qui pratiquait il y a quelques années le triathlon – nucléaire, hydraulique, thermique – et qui maintenant pratique le décathlon : il y a beaucoup d’énergies nouvelles, de modes de consommation nouveaux. » Sauf que le triathlon suffisait…

ENEDIS annonce 69 milliards. C’est curieux, car la PPE ne prévoit pas d’augmentation de la consommation.

Il y en a 5,7 pour le compteur Linky si on compte les dépenses totales. La rentabilité est basée sur les économies de personnel qui pourraient être faites sans le Linky. Il y a déjà des procédures permises via une photo du compteur envoyée par mail… En fait, le cœur du Linky, c’est son disjoncteur, qui ne remplace pas le disjoncteur de protection de l’installation. Il est là pour servir un jour, peut être… Il attend son heure, une nuit sans vent par exemple.

Mais il y a d’autres postes importants : « On passe d’un réseau où l’électricité va dans un sens, du producteur au consommateur, à un système électrique conçu et exploité de manière totalement différente, avec des acteurs nouveaux », remarque Marianne Laigneau, nouvelle Présidente d’Enedis…

L’entreprise doit ainsi raccorder actuellement 90 % des nouvelles installations renouvelables au réseau d’électricité. Soit 450 000 producteurs d’électricité en tout, pour une capacité de 26 gigawatts raccordés en dix ans… (Les Échos)

L’autre poste important, c’est la mobilité électrique : pour 2022, Enedis vise donc aussi 100 000 bornes raccordées au réseau, contre près de 30 000 aujourd’hui. Cela permettra de recharger un million de véhicules électriques environ. « Notre rôle est d’être un facilitateur de cette mobilité électrique. Nous ne vendons rien », insiste Marianne Laigneau.

L’entreprise aide, par exemple, les collectivités à déterminer quel serait l’endroit le plus pertinent pour installer des bornes de recharge. « Après on tire des câbles » pour connecter ces bornes au réseau, explique la nouvelle dirigeante…(Les Échos)

Eh oui, on l’oublie toujours, mais multiplier les sources de production et consommation de l’électricité, c’est tirer des câbles de cuivre et d’aluminium. Pas très écologique, et ruineux.
